TS600电缆探伤仪详细说明书

                        TS600 电 缆 探 伤 仪 详 细 说 明 书
一、概述及说明：
煤矿是电缆使用大户，由于井下作业条件非常严酷，所以各种电缆年损坏量比较大，为了节省开支降低成本，各煤矿一般都配备自己的电缆维修队伍。又由于检测条件苛刻、检测设备限制，对矿用电缆探伤测试常常不尽人意，本公司依照各检测仪的优点，针对矿用电缆的要求，特设计制造了新一代矿用电缆测试仪。本装置是以不破坏电缆原有结构为前提的局部放电法为基础进行探伤，能简单而准确地探测到电缆损伤部位，而且又兼有修复后进行测试的功能，所以本产品是当前煤矿电缆维修业中可以充分信赖的工具。本探伤仪除主要为电缆探伤使用外，还可以作为其它电气设备的直流耐压测试之用。本测试台具有结构简单，性能稳定，能满足矿用电气设备测试的需要。

二、电源主要技术参数：
电       压：       单相 220v,50Hz
探伤直流输出：      0—15KV
电缆探伤准确度：    ±50mm 左右
测试输出电压：      DC0—50KV;
高压储能电容：      12KV,1.4 μf
交流输出电压为：    0—40KV
耐压测试时间：      0—30s（可调）
泄漏电流测试：      0—300μA
高压变压器容量：    4KVA
放电球调整距离：    0—10mm
外          形：    900×850×1200

三：用途
本设备专供各类矿用 6KV 以下电缆在煤矿地面进行探伤，并在电缆修复后进行直流耐压测试和泄漏电流试验之用是按《煤矿电气试验规程》要求设计制造，它的实用性强，具有对电缆探伤和测试的双重功能。

四：设备使用环境条件
1、周围介质温度：-5℃—+40℃
2、空气相对湿度：≤85％；
3、海拔高度：≤2500m
周围无爆炸危险介质，并且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃。

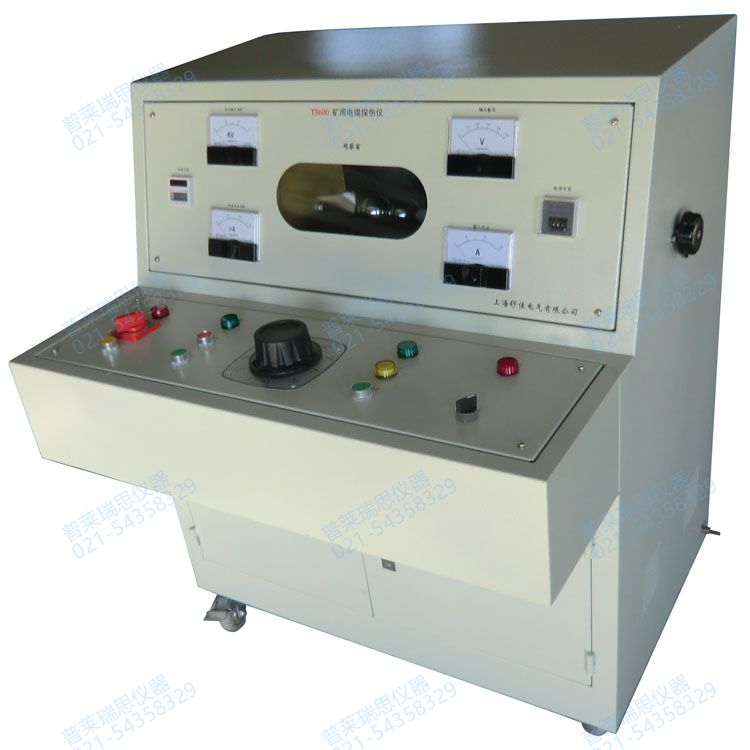

五：结构特点

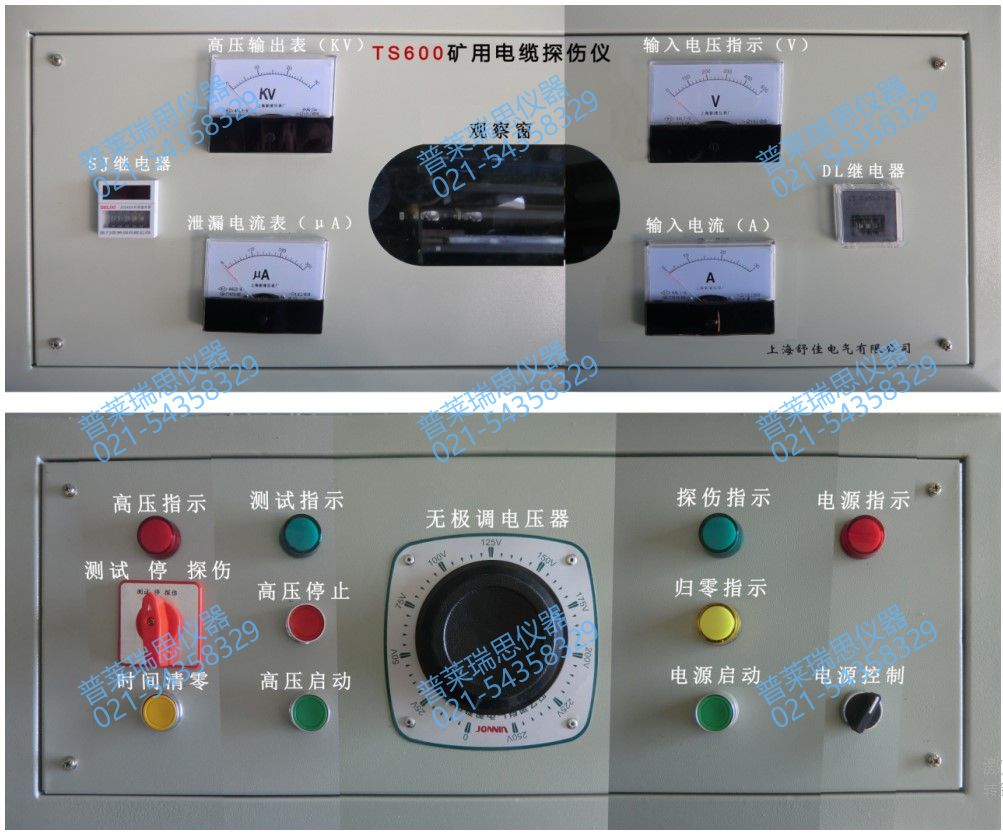

为搬运方便，本机设为一体化结构，前水平面板为操作面板，斜面为仪表指示和球隙观察窗。操作面板示意图如下：
